一、电流对人体的危害

触电对人体的伤害方式可分为电击和电伤两种。

电击是指电流流过人体时反应在人体内部造成器官的损伤，而在人体外表不一定留下电流痕迹。电击的危险性最大，一般死亡事故都是出于电击。

电伤不是将人体内部器官损伤，而是指由于电流的热效应、化学效应、机械效应以及在电流作用下熔化或蒸发的金属微粒等侵袭人体皮肤，使局部皮肤受到灼伤、烤伤和皮肤金属化的伤害，严重的也可以致人死亡。

电击所引起的伤害程度与下列各种因素有关。

1.人体电阻的大小。人体的电阻愈大，通入的电流愈小，伤害程度也就愈轻。根据研究结果，当皮肤有完好的角质外层并且很干燥时，人体电阻为100～1000kΩ。当角质外层破坏时，则降到800～1000Ω。

2.电流的大小。如果通过人体的电流在0.05A以上时，就会有生命危险。一般说，接触36V以下的电压时，通过人体的电流不致超过0.05A，故把36V的电压作为安全电压。如果在潮湿的场所，安全电压还要规定得低一些，通常是24V和12V。

3.电流通过时间的长短。电流通过人体的时间愈长，则伤害愈严重。

4.电流的频率。直流和频率为50Hz左右的交流电对人体的伤害最大，而20kHz以上的交流电对人体无危害。高频电流还可以治疗某种疾病。

5.电流通过人体的路径以及与带电体接触的面积和压力。

二、触电方式

电击可分为单相触电、两相触电和跨步电压触电三种方式。

1.单相触电

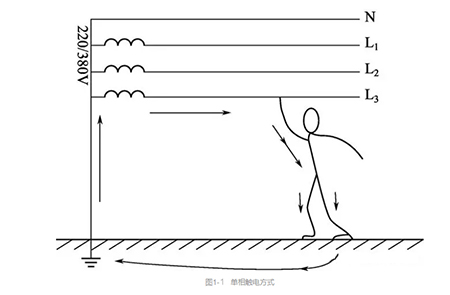

单相触电方式如图1-1所示。在低压系统中，人体的一部分直接或通过某种导体间接触及电源的一相，而人体的另一部分直接或通过导体间接触及大地，使电源和人体及大地之间形成了一个电流通路，这种触电方式为单相触电。

2.两相触电

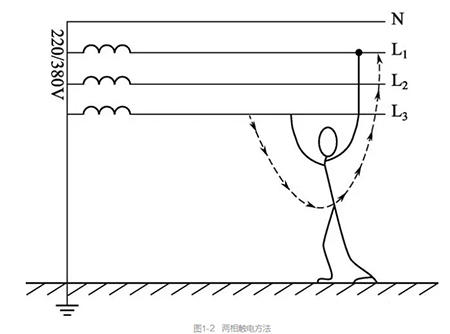

两相触电方式如图1-2所示。在低压系统中，人体两部分直接或通过导体间接分别触及电源的两相，在电源与人体之间构成了电流通路，这种触电方式称为两相触电。不管是单相触电还是两相触电，如果电流通过人体心脏，都是最危险的触电方式。

3.跨步电压触电

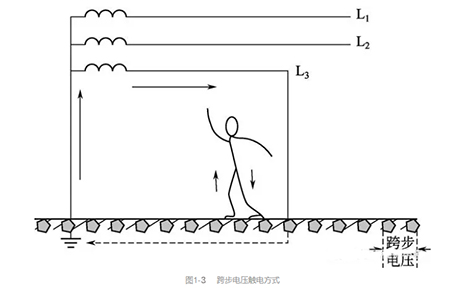

在高压输电线断线落地时，有强大的电流流入大地，在接地点周围产生电压降，如图1-3所示。当人体接近接地点时，两脚之间承受跨步电压而触电。

跨步电压的大小与人和接地点距离，两脚之间的跨距，接地电流大小，空气介质的温度、湿度、压强等因素有关。

三、接地和接零

为了人身安全和电力系统工作的需要，要求电气设备采取接地措施。按接地目的的不同，主要分为工作接地、保护接地和保护接零。

1.工作接地

在低压配电系统中，电源(变压器)中性点有接地和不接地两种。接地的目的出于电力系统运行和安全的需要，这种接地称为工作接地，例如三相四线制电源中性点的接地。在低压配电系统电源中性点不接地的情况下采用保护接地，而在中性点接地的情况下则采用保护接零。

2.保护接地

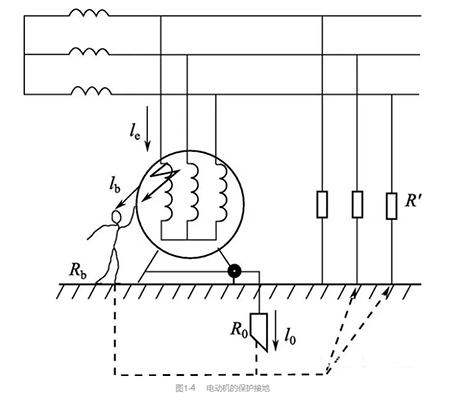

保护接地主要用于中性点不接地的低压系统中，就是将电气设备的金属外壳(正常情况下是不带电的)接地。如图1-4所示的是电动机的保护接地。

当电动机某一相绕组的绝缘损坏使外壳带电而外壳接地的情况下，人体触及外壳时，由于人体的电阻 R b 和绝缘电阻 R' 并联，而通常 R b > R 0 ，所以通过人体的电阻很小，不会有危险。这就是保护接地保证人身安全的作用。如果电动机某一相绕组的绝缘损坏使外壳带电而外壳未接地，人体触及外壳，相当于单相触电。这时电流 I e (经过故障点流入地中的电流)的大小取决于人体的电阻 R b 和绝缘电阻 R '。当系统的绝缘性能下降时，就有触电的危险。

3.保护接零

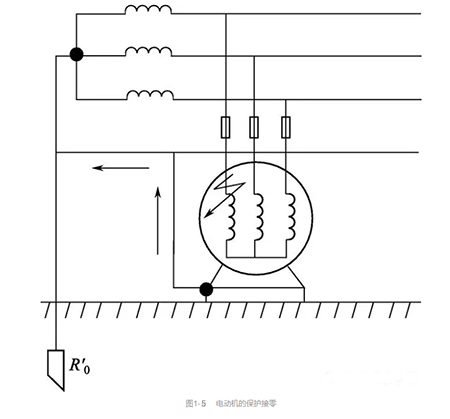

保护接零就是将电气设备的金属外壳接到零线(或称中性线)上，宜用于中性点接地的低压系统中。如图1-5所示的是电动机的保护接零。

当电动机某一相绕组的绝缘损坏而与外壳相接时，就形成单相短路，迅速将这一相中的熔丝熔断，因而外壳便不再带电。即使在熔丝熔断前人体触及外壳时，也由于人体电阻远大于线路电阻，通过人体的电流也是极为微小的。
